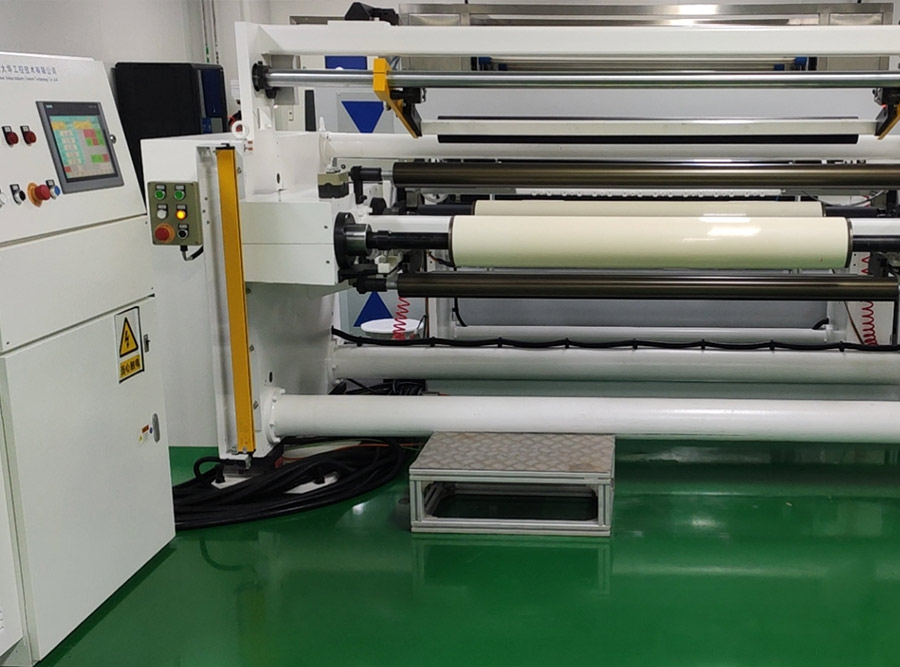

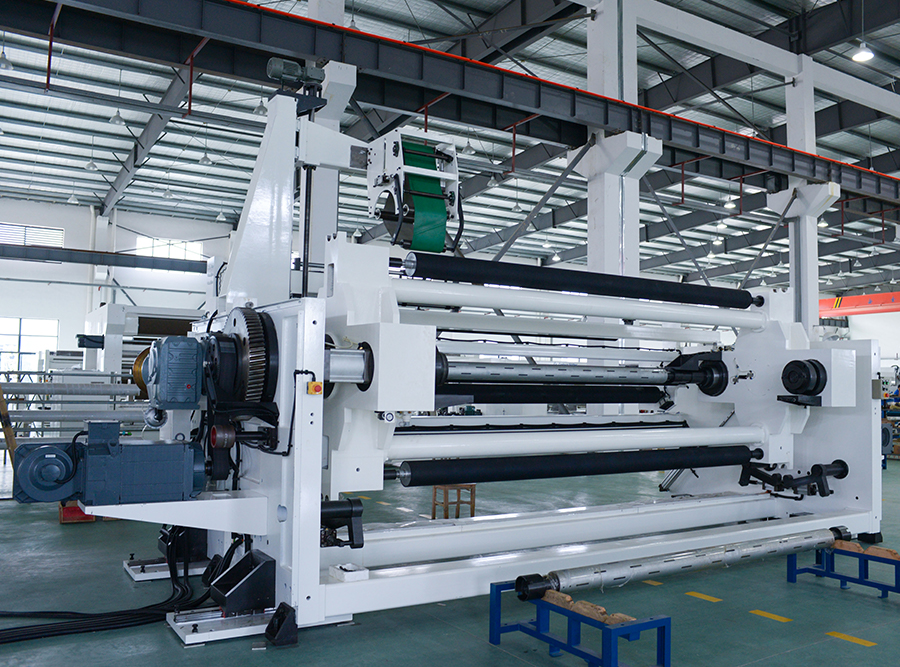

Cấu trúc của máy Winder

Cấu trúc của một máy cuộn có thể khác nhau tùy thuộc vào ứng dụng và thiết kế cụ thể của nó. Tuy nhiên, đây là một số thành phần và cấu trúc phổ biến của máy đánh ống:

Khung: Khung là cấu trúc chính của máy và cung cấp hỗ trợ cho tất cả các thành phần khác.

Phần tháo cuộn: Phần tháo cuộn giữ cuộn vật liệu sẽ được quấn vào máy cuộn. Phần tháo gỡ có thể bao gồm một hệ thống cơ giới để kiểm soát sức căng và tốc độ của vật liệu.

Phần cuộn dây: Phần cuộn dây bao gồm một hoặc nhiều trống cuộn hoặc trục giữ lõi mà vật liệu sẽ được quấn trên đó. Phần cuộn dây cũng có thể bao gồm một hệ thống cơ giới để kiểm soát lực căng và tốc độ của cuộn dây.

Hệ thống kiểm soát lực căng: Hệ thống kiểm soát lực căng duy trì lực căng ổn định trên vật liệu khi nó được quấn vào lõi. Hệ thống kiểm soát độ căng có thể bao gồm các cảm biến để giám sát độ căng và hệ thống điều khiển để điều chỉnh độ căng khi cần thiết.

Hệ thống điều khiển: Hệ thống điều khiển bao gồm bộ điều khiển logic khả trình (PLC) và giao diện người-máy (HMI) cho phép người vận hành điều khiển và giám sát hoạt động của máy. Hệ thống điều khiển có thể bao gồm các tính năng như điều khiển tốc độ, điều khiển lực căng và theo dõi vật liệu.

Tính năng an toàn: Máy cuốn có thể bao gồm nhiều tính năng an toàn khác nhau, chẳng hạn như nút dừng khẩn cấp, bộ phận bảo vệ an toàn và khóa liên động để ngăn ngừa thương tích cho người vận hành.

Hệ thống xử lý cuộn: Hệ thống xử lý cuộn cho phép người vận hành lấy các cuộn vật liệu đã hoàn thành ra khỏi máy cuộn và nạp các lõi mới vào phần cuộn.

Nhìn chung, cấu trúc của máy cuộn được thiết kế để cung cấp phương pháp cuộn vật liệu hiệu quả và đáng tin cậy vào lõi. Các bộ phận của máy hoạt động cùng nhau để đảm bảo rằng vật liệu được quấn vào lõi với lực căng và tốc độ ổn định, tạo ra thành phẩm chất lượng cao.

Phân loại máy Winder

Máy cuộn được sử dụng trong các ngành công nghiệp khác nhau để cuộn các loại vật liệu khác nhau và chúng có các loại và cấu hình khác nhau tùy thuộc vào ứng dụng. Dưới đây là một số loại máy cuộn phổ biến:

Máy cuốn tâm: Máy cuốn tâm được sử dụng để cuốn các vật liệu mỏng và dẻo. Chúng có một trục cuộn duy nhất ở trung tâm của máy và vật liệu được quấn vào lõi được gắn trên trục.

Máy cuộn bề mặt: Máy cuộn bề mặt được sử dụng để cuộn các vật liệu dày hơn và cứng hơn. Chúng có hai trống cuộn hoặc trục được đặt ở hai bên đối diện của máy. Vật liệu được quấn vào một lõi được gắn giữa hai trục.

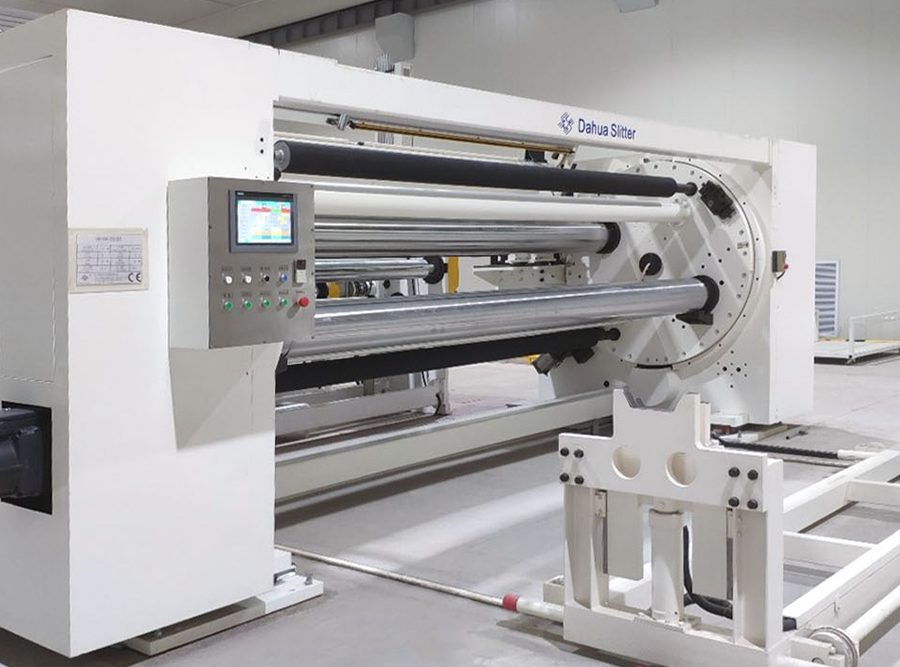

Bộ cuộn tháp pháo: Bộ cuộn tháp được sử dụng cho các ứng dụng cuộn tốc độ cao và chúng có thể được thiết kế để cuộn trung tâm hoặc bề mặt. Máy cuộn tháp pháo có nhiều trục cuộn được gắn trên một tháp pháo quay. Khi hoàn thành một cuộn, tháp quay sang trục tiếp theo và quá trình cuộn tiếp tục.

Máy cuốn lại: Máy cuốn lại được sử dụng để cuốn vật liệu đã hoàn thiện từ máy rạch sơ cấp hoặc thứ cấp hoặc máy tráng. Chúng có thể được thiết kế để cuộn trung tâm hoặc cuộn bề mặt và có thể bao gồm các tính năng như kiểm soát độ căng, hướng dẫn web và xử lý cuộn tự động.

Máy cuốn kết hợp: Máy đánh cuộn kết hợp có thể được thiết kế cho cả cuộn trung tâm và bề mặt, cho phép chúng xử lý nhiều loại vật liệu. Chúng cũng có thể bao gồm các tính năng như thay đổi cuộn tự động và kiểm soát độ căng.

Nhìn chung, việc phân loại máy đánh ống phụ thuộc vào các tính năng, ứng dụng và thiết kế cụ thể của chúng. Loại máy cuộn được chọn sẽ tùy thuộc vào vật liệu được quấn, tốc độ của quá trình cuộn và thành phẩm mong muốn.
